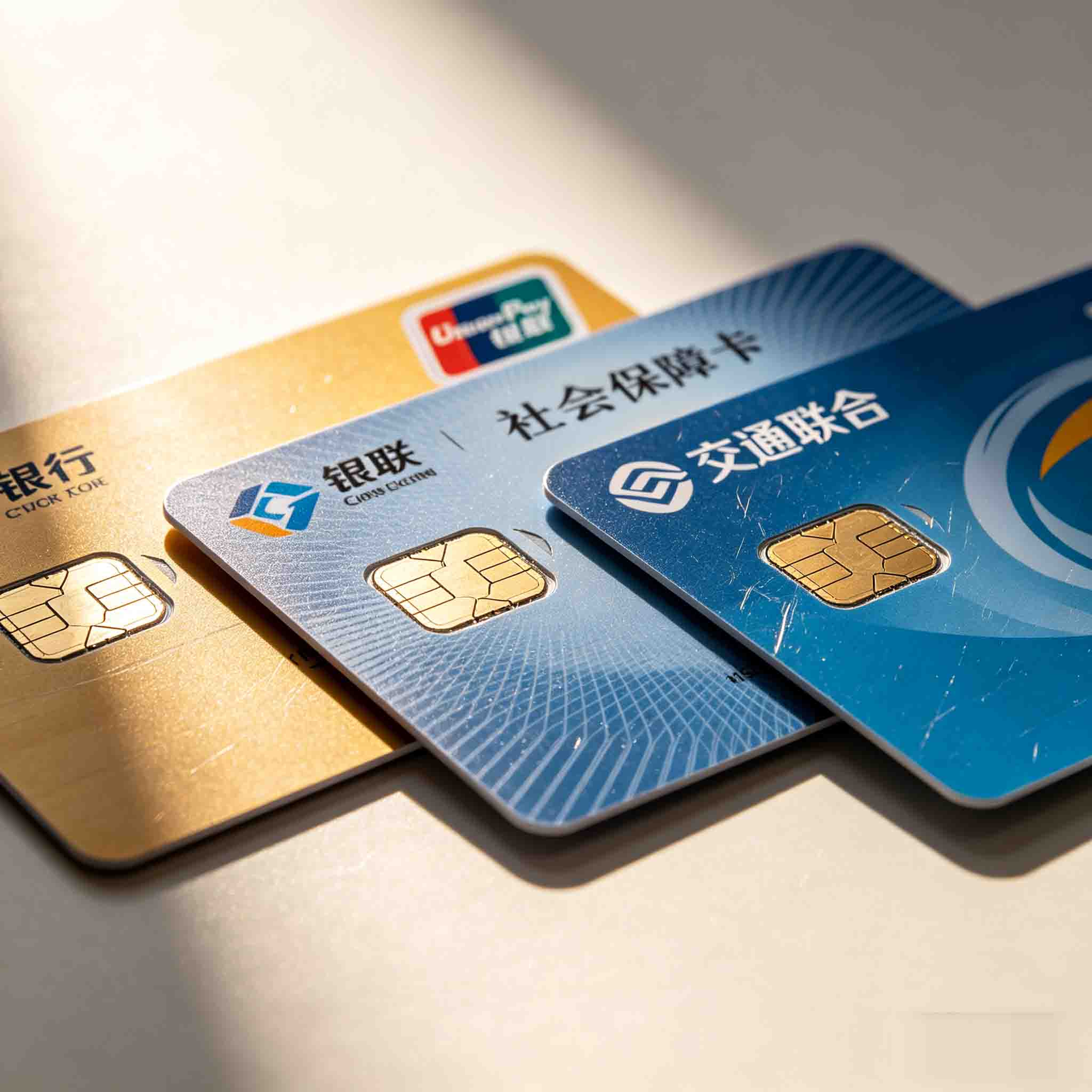

我们日常使用的银行卡、社保卡、公交卡背后，都藏着一颗“微型大脑”——智能卡CPU芯片。它不同于普通存储芯片，是集运算、存储、加密于一体的核心组件，承载着身份识别、数据传输和安全防护的关键使命，被誉为智能卡的“心脏”。
从定义本质来看，智能卡CPU芯片是一种内嵌微处理器的集成电路芯片，本质上是一台微型计算机。与仅能存储数据的普通IC卡芯片不同，它具备独立的运算能力和芯片操作系统（COS），能够自主处理指令、执行加密算法，实现数据的安全存储与交互，这也是它被称为“智能”的核心原因——不仅能“存数据”，更能“处理数据”。
核心架构上，艾森物联智能卡CPU芯片由四大核心单元协同工作，分工明确且层层防护。微处理器（CPU）是核心运算单元，负责执行指令、处理数据，如同“大脑”般调度各项功能；存储单元分为ROM、RAM和EEPROM，其中ROM固化芯片操作系统，RAM临时存储运行数据，EEPROM则用于长期存储用户信息和密钥；加密协处理器是安全核心，支持DES、3DES、SM系列等多种加密算法，可快速完成加密、解密和身份认证；通信接口则分为接触式和非接触式，分别通过金属触点或射频天线与读写设备交互，适配不同使用场景。
安全特性是智能卡CPU芯片的核心优势，也是其区别于普通芯片的关键。它采用多重防护机制，从硬件到软件构建全方位安全壁垒：硬件层面，内置随机数发生器和抗攻击电路，可抵御侧信道攻击、故障注入等恶意破解；软件层面，通过COS系统实现应用隔离，不同应用的数据互不干扰，同时采用动态密钥和双向认证技术，每次通信都会生成随机密钥，防止数据被窃取或篡改。这种高安全性使其达到金融级标准，可有效防范卡片复制、信息泄露等风险。
从分类来看，深圳艾森物联智能卡CPU芯片可按通信方式分为接触式、非接触式和双界面卡三类。接触式芯片需通过金属触点与读写设备接触，常见于银行卡、社保卡；非接触式芯片通过射频信号通信，无需物理接触，广泛应用于公交卡、门禁卡；双界面卡则兼具两种通信方式，适配更多复杂场景。此外，按应用领域可分为金融级、政务级、民用级芯片，各自满足不同场景的安全需求。
在应用场景上，智能卡CPU芯片已渗透到生活的方方面面。金融领域，它是银行卡、信用卡的核心，保障交易安全；政务领域，社保卡、身份证芯片承载着个人身份信息，实现政务服务便捷办理；交通领域，公交卡、地铁卡通过其实现快速刷卡支付；此外，它还应用于校园一卡通、门禁系统、医疗健康卡等场景，实现“一卡多用”。随着国产化技术的发展，我国自主设计的CPU芯片容量已达到128K，逐步打破国外技术垄断。
智能卡CPU芯片正朝着低功耗、高容量、多应用集成的方向升级。它将进一步融合生物识别、国密算法等技术，在智能终端、物联网终端等领域发挥更重要的作用。
